YY/T 1898-2024血管內導管導絲親水性涂層牢固度試驗方法

2024-03-22 10:08

已查看111次

YY/T 1898-2024血管內導管導絲親水性涂層牢固度試驗方法：

血管內導管導絲摩擦力測試法

B.1原理

通過硅膠片,向?qū)Ч軐?dǎo)絲施加法向夾持力,在豎直方向上以一定的速度提升樣品,通過實時監測供試樣品在多次反復過程中的摩擦力/摩擦系數變化情況可以在一定程度上反映涂層的牢固程度。

B.2試劑或材料

B.2.1樣品,試驗前確認表面干凈,平整,無缺陷。

B.2.2芯絲或芯軸。

注:必要時導管類產品需要內置合適尺寸的芯絲或芯軸,用于支撐,防止變形，

檢測儀器：

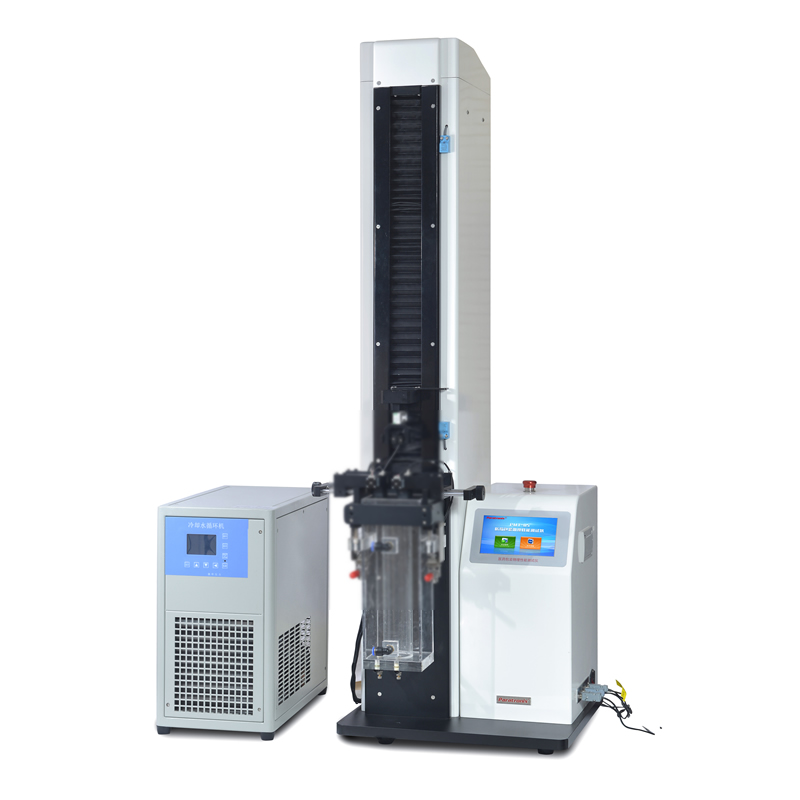

PMT-CSP02導管導絲摩擦力測試儀

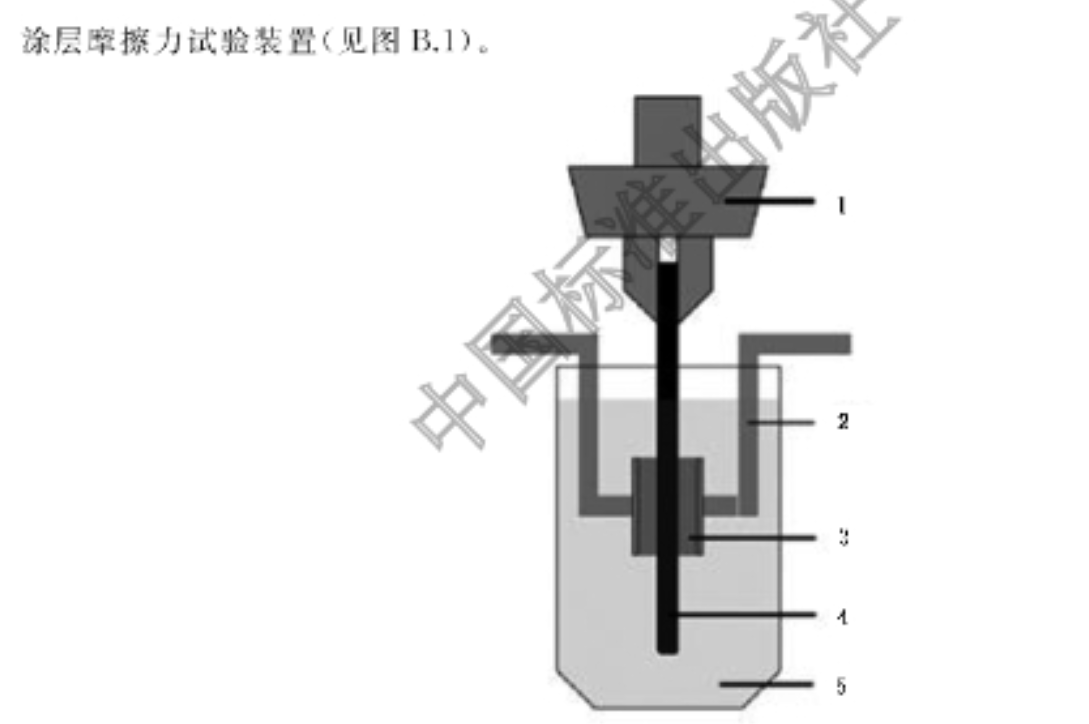

該涂層摩擦力試驗裝置包含一個提拉裝置(配有拉力傳感器)，一組樣品夾持裝置(配有閉環壓力傳感器﹐兩組夾板和硅膠片)和一個恒溫水槽(配有溫度傳感器)。該裝置基于閉環壓力傳感器,可在恒定的夾持力下實時反饋樣品表面的摩擦力﹔障擦系數。

注1;雅薦的夾片由邵[氏(A)硬度為(55士10)的硅膠片制成.表面光滑平繁無劃痕﹐粗糙度(Rn)為0.6士0.2 ),am .厚度為(5士0.2) mm,寬度為(15土0.3 )mm。拉力傳感器和壓力傳感器的精度不低于0.01N?？筛鶕?jù)需要選擇

其他參數合理的滅片,并提供相應驗正資料。

注2;夾持力控制原理為閉環壓力傳感器通過夾板與硅膠片連接v按照設定的程序控制硅膠片慢慢靠近供試樣品,并實時記錄能加到樣品的法向夾持力大小，當夾持力達到設定值時,供試樣品和硅膠片開始相對滑動,滑動過程通過壓力傳感器實時反饋調節以確保賣持力穩定在設定值。測試過程實時采集測試距離段的摩擦力/摩擦系數隨時間或隨位移的變化。

B.4.1︰設備檢查,確認兩硅膠片應平行,表面潔凈,無明顯損傷;水槽水位應沒過硅膠片。

B.4.2開機,水槽預熱至水溫達到(37士2)℃ 。

B.4.3 參數設置,推薦參數設置如下;夾持力為2N~5 N,提升速度為200 mm/ min~600 mm/ min,摩擦次數為至少10次,測試距離依樣品涂層長度設定﹐一般不低于30 mm。浸泡時間可根據實際使用情況而定,需保證樣品的試驗段充分潤濕,一般不低于60 s 。

注1:夾持力的選擇需根據管材而定,以管材不發生明顯形變?yōu)橐?。為保證數據的可重復性,需根據需翌確定夾待力和提升速度.循環次數 .測試長度.浸泡時間等參數后進行平行測試。

注2:賣持力.提升速度等也可以分別用 g, mm/s表示。

B.4.4︰將待測樣品一端用央具夾緊,樣品保持豎直方向,另一端穿過兩硅膠片中間。

B.4.5調整至合適測試位置。

B.4,6設置好參數,清零傳感器示數后開始測試。

B.4.7測試結束后數據導出及處理,可以導出夾持力魔擦力和摩擦系數等值。
