GB T 4545-2007 玻璃瓶罐內應力試驗方法

2024-03-21 09:56

已查看81次

1范圍

1.1本標準規定了測定與玻璃瓶罐退火狀態有關的相應光程差的試驗方法。以下兩種方法可選擇使用。

方法A:用偏光僅與一套標準片對比測量.

方法B:用偏光儀直接測量.

1.2方法A適用于測定光程差小于150nm的試樣,方法B適用于測定光程差小于565nm的試樣。

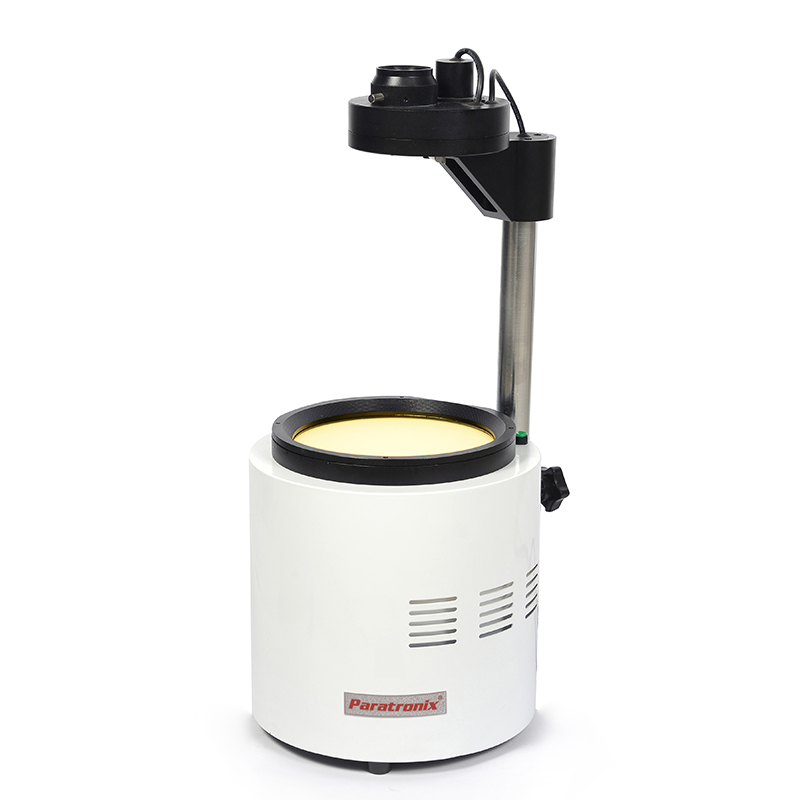

3檢測儀器推薦：SG-03偏光應力儀


3.1 視域各處的偏振度不小于99%.

3.2視域至少比被測瓶罐大51mm.起偏鏡與分析鏡的距離應滿足通過瓶口觀察瓶底的檢驗。

3.3附有光程差為565 nm的靈敏色片,其在觀察視域中程差的變化應小于5 nm,它的慢軸與偏振面成45° ,這樣在觀察視域里能產生紫紅色的背景。樣品測定處的亮度至少是300 cd/m2。

注:色片程差在510 nm和580 nm之間方能辨別顏色,是56S mm.

4標準片

使用-套不少于5片、且已知內應力的標準玻璃圓片，此標準片應覆蓋玻璃瓶罐生產的退火范圍，圓片的直徑大于76mm.小于102mm,每片都具有規定的殘余應力,離開邊緣6.4mm處的光程差的一致性應不小于21.8 nm,不大于23. 8 nm.

5.1圓柱形無色玻璃瓶罐底部的檢驗

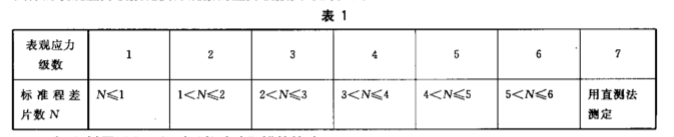

通過瓶口觀察瓶罐的底部,并旋轉瓶罐,尋找瓶底應力最大處,將瓶底根部的最大應力色圖與一個- -個疊加起來的標準片進行比較(標準片與起偏鏡平行) ,觀察瓶底最大應力是否小于- -片.大于一片小于二片或大于二片小于三片等等,要獲得瓶底的應力色圖與標準參數-致的可能性很小。然后按照下列規則記錄應力級數:當瓶底的最大應力色圖大于N片而小于N+1片時,它的應力級數是N+1.試樣的表觀應力級數比實際觀察的應力級數大(見表1).
