GB 13096 拉擠玻璃纖維增強塑料桿彎曲性能試驗

2024-10-17 09:50

已查看198次

主題內容與適用范圍

本標準規定了測定拉擠玻璃纖維增強塑料桿彎曲性能的試驗方法。

本標準適用于測定直徑大于13mm拉擠玻璃纖維增強塑料桿的彎曲性能。

2 引用標準

GB1446纖維增強型料性能試驗方法總則

3 試驗設備

3.1 力學性能用試驗設備:按GB1446中5.1條規定。

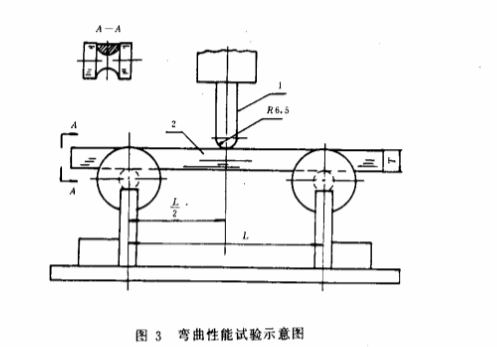

3.2 加載壓頭及支座:加載壓頭為圓桂形，壓頭直徑應大于13mm，若試驗時試樣出現明顯壓痕或產生擠壓破壞，建議采用大直徑壓頭。底部支座可以移動，以便改變跨高比。支座上配有支承頭。支承頭的形狀及尺寸見圖1。凹槽表面應無壓痕和毛刺。同時消除銳角。

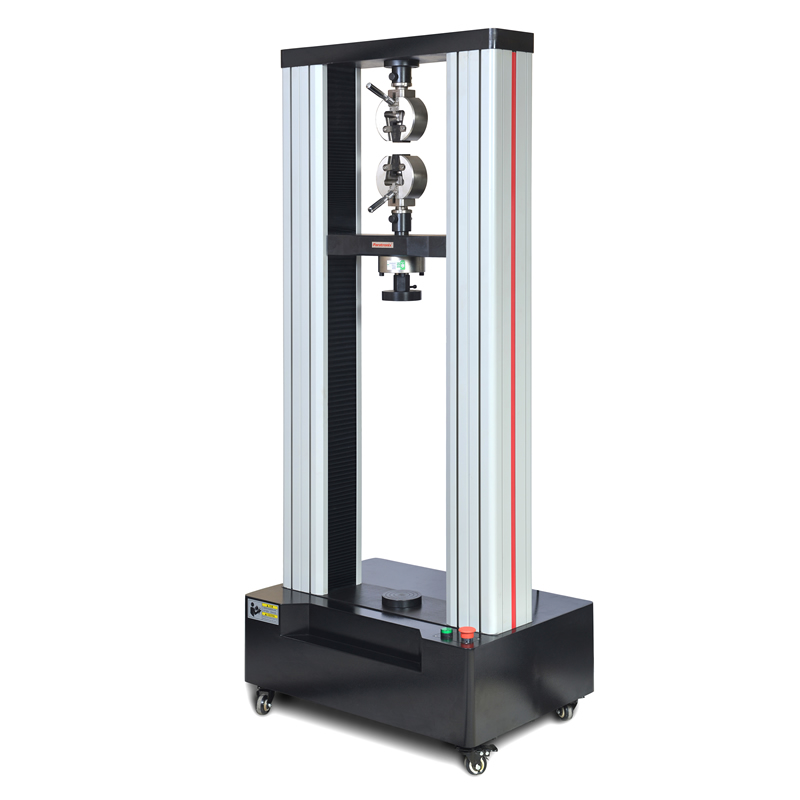

檢測儀器：ETT-C萬能材料試驗機


6 試驗步驟

6.1 試樣外觀檢查按GB1446第2章規定。

6.2 試樣狀態調節按GB1446第3章規定。

6.3 測量未加工拉擠桿的直徑,然后加工成弓形截面試樣，將合格的試樣編號，測量每個試樣中點處的高度，測量精度按GB1446第4章規定?！?/p>

6.4 調整試驗跨距，精確到0.5mm。加載壓頭的軸線位于兩支座中點處，且與支座平行。跨高比為16~24。

6.5 采用三點彎曲法進行試驗。將試樣的平面向上，弧面向下，置于兩支座上,試樣的軸線垂直于支座和加載頭。

6.6 將測景變形的儀表置于跨距中點處，與試樣弧面接觸，施加初載(約為破壞載荷的5%)，檢查和調整儀表，使整個系統處于正常工作狀態。試驗機若配備撓度測量系統，則系統的總彈性變形應小于試樣總變形的1%。

6.7 加載速度為2~5mm/min，試驗時間應控制在20~200s范圍內。

6.8 由加載壓頭在跨距中點給試樣加載，使試樣彎曲。

6.9 測定彎曲彈性模量和彎曲載荷-撓度曲線時，使用自動記錄裝置可連續加載:否則,采用分級加載、級差為破壞載荷的5%~10%(測定彎曲彈性模量時，至少分五級加載，施加的載荷不宜超過破壞載荷的50"。)。記錄各級加載量與相應的撓度值。

6.10 測定彎曲強度時，連續加載，直至試樣下表面的纖維發生破壞。記錄破壞載荷或最大載荷。

6.11繪制彎曲載荷-撓度曲線。

6.12 呈水平剪切破壞或有明顯內部缺陷的試樣應子作廢。同批有效試樣不足5個時，應重作試驗。
