YY/T 0509醫用可吸收骨釘扭轉性能測試儀

2024-08-15 10:19

已查看58次

可吸收骨釘是一種新型的醫用材料，用于骨折患者的治療。與傳統的金屬骨釘相比，可吸收骨釘具有很多優點。首先，它可以在體內吸收，不需要再次手術取出，減輕了患者的痛苦和醫療負擔。其次，可吸收骨釘具有較好的生物相容性，不會引起過敏和排異反應，也不會干擾醫學影像檢查。此外，它的強度和剛度與金屬骨釘相當，可以有效地支撐和固定骨折部位，促進骨折的愈合。

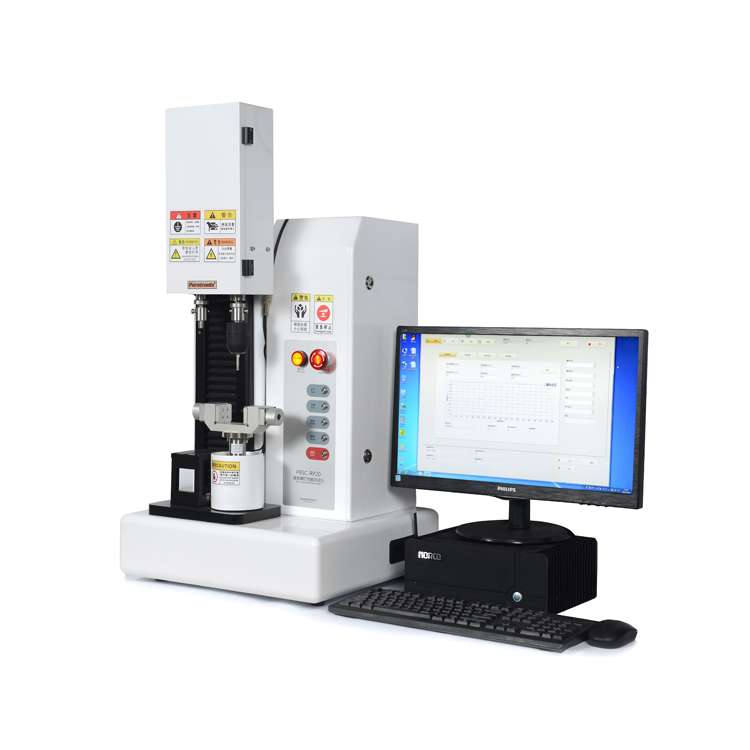

測試儀器：PBSC-RP30 接骨螺釘性能測試儀


可吸收骨螺釘扭轉性能試驗方法

測試步驟

1、扭轉屈服強度、最大扭矩和斷裂扭轉角:將樣品安裝在測試夾具上,從螺紋尾部夾持位置算起,向螺釘頭部方向,有5道完整螺紋外露。如果因為螺釘太短,或是螺釘上只有部分長度呈螺紋狀，而無法按上述方法安裝,可以采用其他的安裝方法。對于尺寸很小的全螺紋螺釘,夾持長度可以縮減為試驗樣品螺紋部分的20%。對于只有部分螺紋的螺釘,要使被夾持部分的螺紋長度足夠長，以保證樣品.在試驗過程中不會發生旋轉。在此情況下,對于螺釘標距長度和螺釘夾持長度都沒有做出明確規定;但是要求試驗中至少要露出-道完整螺紋。因為對這兩種特殊的情況來講,螺釘標距長度和螺釘夾持長度是不確定的,因此,在試驗報告中應明確注明這兩項。

2、測試同種規格的產品時,要采用相同的螺釘標距長度和螺釘夾持長度。如果試驗中用到了夾頭或夾頭固定裝置,應按照以下方法進行試驗:將夾頭裝人夾頭固定裝置,用老虎臺鉗夾緊。老虎臺鉗的夾緊力應足夠大,以保證螺釘和夾頭不發生旋轉。使用具有合適尺寸的螺絲刀,沿著螺釘?shù)男朔较驅υ囼灅悠肥┘优ち?。如果需要施加一個軸向力,使螺絲刀保持在骨螺釘?shù)念^部,記錄此軸向力。扭轉試驗的扭轉速度為:在1r/min~5r/min范圍內選取一個恒定角速度施加扭矩。

3、扭轉 屈服強度通過偏移量測試方法(圖A.1.2)測定,根據A.1.5.1步所得數據做扭矩-扭轉角曲線(扭轉曲線)。

4、在扭轉曲線的扭轉角軸上,以扭轉角為2°的點為m點,作OA的平行線mn,確定mn與扭轉曲線交點b,b點對應的扭矩B即為扭轉屈服強度。(圖A.1.2)

5 、最大扭矩,即為扭轉曲線上扭矩的最大值。

6、通常來講,可吸收骨螺釘在扭轉曲線上不會出現明顯的失效點,因為塑料在達到最大扭矩時即發生撕裂。因此,斷裂扭轉角定義為扭轉曲線上最大扭矩所對應的扭轉角。

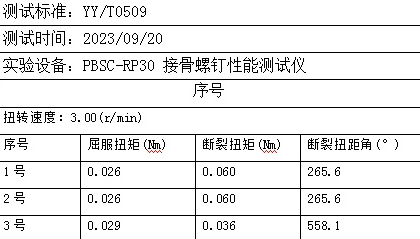

測試數據：
