2024-07-12 09:57
已查看120次
國際標準化組織(ISO)是世界性的國家標準團體(ISO成員團體)的聯(lián)合機構。制訂國際標準的工作由ISO技術委員會進行。凡對某--個技術委員會已經確立的項目感興趣的任何成員團體都有權派代表參加該技術委員會,政府的或非政府的國際組織,經與ISO聯(lián)系,也可參加此工作。ISO與國際電工委員會(IEC)在電工技術標準化的所有題材方面密切合作。
1范圍
本標準規(guī)定了用褲形撕裂法測定塑料薄膜和薄片的耐撕裂性能。
本標準適用于厚度在l mm 以下的軟質、硬質材料的薄膜或薄片所切取的標準褲形試樣的耐撕裂性能的測定﹐只要材料在試驗中不產生脆性破壞,則試驗是有效的。
本標準不適用于測定泡沫材料的耐撕裂性能。
測試原理：
在試樣長軸方向上切縫至/處,使其切口所成的兩“褲腿"上經受拉伸試驗,測出沿長軸方向撕裂所需的力。
檢測儀器：
TDT-10A撕裂度測試儀
試樣制備：
7.1試樣的形狀和尺寸如圖1所示,試樣中央的切口長度為(75±1)mm.
7.2試樣應裁切得邊緣光滑無缺口,建議使用低倍放大鏡檢查有無刻痕,特別注意檢查試樣中央的切口頂端。
7.3某些類型的薄膜和片材,耐撕裂性能可能隨膜面方向而變化。所以﹐試樣應分別從縱向和橫向裁切,裁取方法如圖⒉所示3]。
7.4裁切試樣的數(shù)量,應保證在受試材料的縱向和橫向上至少各測出五次撕裂力。8試驗速度
試驗速度為:(200士20)mm/min'29狀態(tài)調節(jié)
除另有規(guī)定外,試樣應在GB 2918規(guī)定的標準環(huán)境中進行狀態(tài)調節(jié),時間不少于4 h,并在此環(huán)境下進行試驗。
10步驟
10.1按GB/T6672規(guī)定的測量裝置測量試樣厚度,但對于很薄的薄膜或壓花膜,則用ISO 4591規(guī)定的方法測量厚度。
10.1.1按GB/T 6672規(guī)定的方法測量時,在試樣切口頂端到試樣的對邊之間等距離的三個點上測量厚度,取其算術平均值。
10.1.2按ISO 4591規(guī)定的方法測量時,應取薄膜樣品的平均厚度作為試樣厚度。

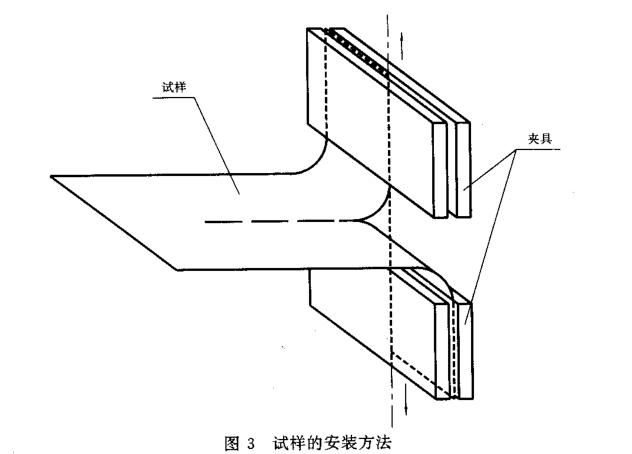

10.2調整夾具初始間隔為75 mm,安裝試樣,使試樣主軸線與夾具中心的連線重合,如圖3所示,將試樣夾牢。
10.3按規(guī)定設定好試驗速度后,開動試驗機并記錄裂口擴展過試樣無切口的整個長度所需的負荷。
查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?查看更多 >
?
全國免費客服電話 : 18615268674
固定電話 : 0531-58531949
郵箱 : info@paratronix.cn
地址 : 濟南市天橋區(qū)藍翔路15號
聯(lián)系我們
