衛(wèi)生紙斷裂伸長(zhǎng)抗張能量吸收測(cè)試儀介紹

2024-06-11 09:15

已查看198次

檢測(cè)紙巾抗張能量吸收性能主要是為了評(píng)估紙巾的韌性和拉力，也就是我們通常所說的紙張的抗張強(qiáng)度。這種檢測(cè)對(duì)于紙巾的生產(chǎn)企業(yè)和使用行業(yè)都是非常重要的，因?yàn)榧埥淼挠猛静煌?，?duì)其拉力和韌性的要求也不同。

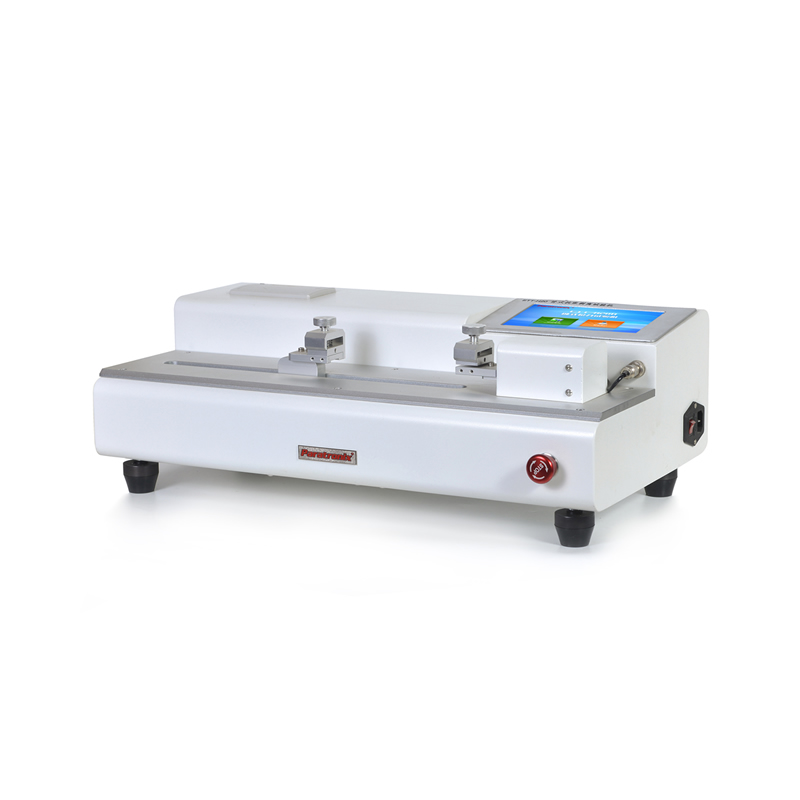

檢測(cè)儀器推薦：ETT-H20D臥式抗張剝離試驗(yàn)機(jī)

ETT-H20 臥式抗張剝離試驗(yàn)機(jī)-右.jpg

《GB 13022-91 塑料薄膜拉伸性能試驗(yàn)方法》《GB 7753-87 壓敏膠粘帶拉伸性能試驗(yàn)方法》《GB 8808-88 軟質(zhì)復(fù)合塑料材料剝離試驗(yàn)方法》《GB 7754-87 壓敏膠粘帶剪切強(qiáng)度試驗(yàn)方法（膠面對(duì)背面）》《GB/T 465.2-2008 紙和紙板浸水后抗張強(qiáng)度的測(cè)定》《GB/T20808-2011 紙巾紙》《GB/T 12914-2018 紙和紙板抗張強(qiáng)度的測(cè)定恒速拉伸法（20mm/min）》

測(cè)試方法

1、紙面巾、紙餐巾、紙手帕、紙香巾縱向濕抗張強(qiáng)度縱向濕抗張強(qiáng)度按GB/T 453 和GB/T 465. 2或GB/T 12914和GB/T 465.2測(cè)定，仲裁時(shí)按GB/T 12914和GB/T 465.2測(cè)定。夾距為100mm，單層、雙層或多層試樣，按成品層數(shù)測(cè)定。測(cè)試時(shí)，按縱向切樣, 試樣測(cè)試前先放在(80士1)C烘箱中烘30min，用雙手持經(jīng)熱處理后的試樣兩端，只使試樣中間測(cè)試部分浸水，潤(rùn)濕后立即取出，并用濾紙吸除表面多余水，迅速進(jìn)行測(cè)試，以實(shí)測(cè)值換算成單層的測(cè)定值，取10個(gè)有效測(cè)定值，以縱向濕抗張強(qiáng)度的平均值表示結(jié)果。

2、濕巾橫向濕抗張強(qiáng)度

濕巾橫向濕抗張強(qiáng)度按GB/T 453和GB/T 465 .2或GB/T 12914和GB/T 465. 2測(cè)定，，仲裁時(shí)按GB/T12914和GB/T 465. 2測(cè)定。夾距為50mm，測(cè)試濕巾的濕強(qiáng)度，切樣時(shí)應(yīng)切取未受切刀壓過的試樣部分，切好試樣后立刻進(jìn)行測(cè)試，取10個(gè)有效測(cè)定值，以橫向濕抗張強(qiáng)度的平均值表示結(jié)果。

上一篇：ASTM D1938塑料薄膜與薄板的抗撕裂蔓延的標(biāo)準(zhǔn)試驗(yàn)方法下一篇：JC 655-1996石英玻璃制品內(nèi)應(yīng)力檢驗(yàn)方法
