YBB00112003—2015塑料薄膜和片材拉伸性能測(cè)定法

2024-06-03 10:35

已查看146次

本法適用于塑料薄膜和片材（厚度應(yīng)不大于1 mm)的拉伸強(qiáng)度和斷裂伸長(zhǎng)率的測(cè)定。拉伸強(qiáng)度系指在拉伸試驗(yàn)中，試驗(yàn)直至斷裂為止，單位初始橫截面上承受的最大拉伸負(fù)荷。

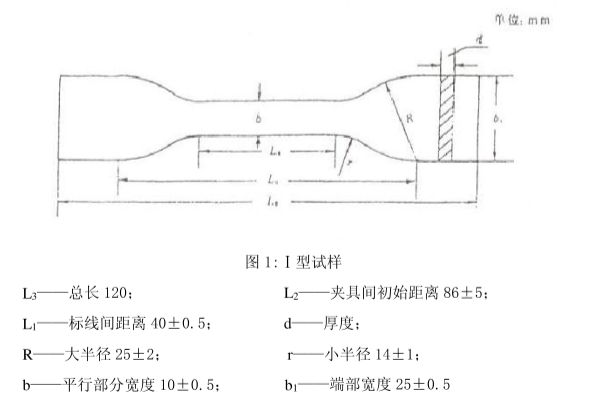

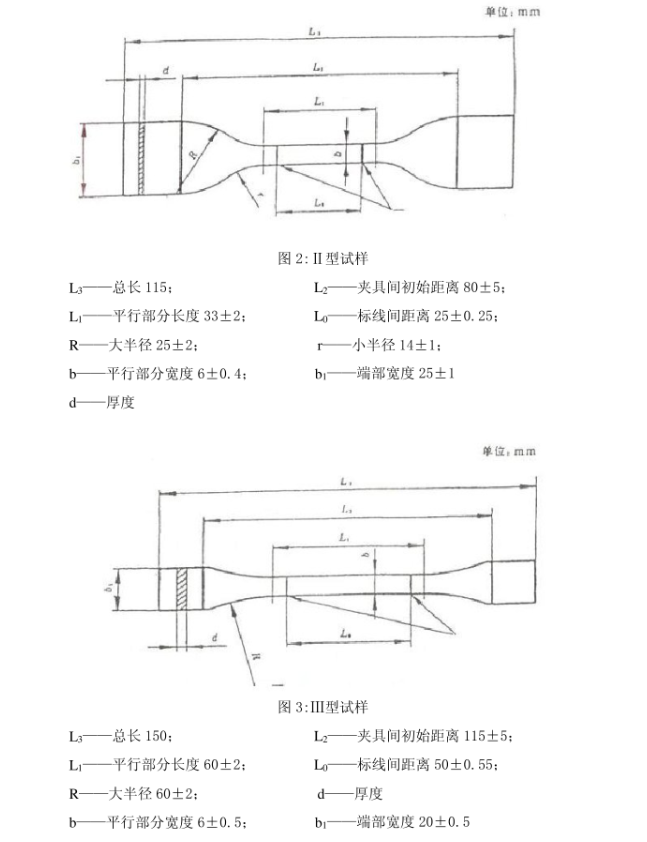

斷裂伸長(zhǎng)率系指在拉伸試驗(yàn)中，試樣斷裂時(shí)，標(biāo)線間距離的增加量與初始標(biāo)距之比，以百分率表示。儀器裝置儀器應(yīng)有適當(dāng)?shù)膴A具，夾具應(yīng)使試樣長(zhǎng)軸與通過夾具中心線的拉伸方向重合，夾具應(yīng)盡可能避免試樣在夾具處斷裂，并防止被夾持試樣在夾具中滑動(dòng).夾具的移動(dòng)速度應(yīng)滿足試驗(yàn)要求。儀器的示值誤差應(yīng)在±1%內(nèi)。試樣形狀及尺寸本方法規(guī)定使用四種類型的試樣，I、If、III型為啞鈴形試樣。見圖1~圖3。Ⅳ型為長(zhǎng)條型試樣，寬度10~25 mm，總長(zhǎng)度不小于150 mm，標(biāo)距至少為50mm。試樣形狀和尺寸根據(jù)各品種項(xiàng)下規(guī)定進(jìn)行選擇。

試樣制備

試樣應(yīng)沿縱、橫方向大約等間隔裁取。啞鈴形及長(zhǎng)條形試樣可用沖刀沖制，長(zhǎng)條型試樣也可在標(biāo)準(zhǔn)試片截取板上用裁刀裁取。試樣邊緣必須平滑無缺口損傷，按試樣尺寸要求準(zhǔn)確打印或畫出標(biāo)線。此標(biāo)線應(yīng)對(duì)試樣產(chǎn)品不產(chǎn)生任何影響。

試樣按每個(gè)試驗(yàn)方向?yàn)橐唤M，每組試樣不少于5個(gè)。試樣應(yīng)在(23+2)℃、(50土5)%相對(duì)濕度放置4小時(shí)以上，并在此條件下進(jìn)行試驗(yàn)。

試驗(yàn)速度（空載)

a. l +0.5mm/min;

b. 2+0.5mm/min或2.5士0.5mm/min;

c. 5士1mm/min;

d.10+2mm/min;

e. 30土3mm/min或25土 2.5mm/min;

f. 50主5mm/min:

g.100主1Omm/min;

h. 200+20mm/min或250+25mm/min;i. 500土50mm/min。

應(yīng)按各品種項(xiàng)下規(guī)定的要求選擇速度。如果沒有規(guī)定速度，則硬質(zhì)材料和半硬質(zhì)材料選用較低的速度，軟質(zhì)材料選用較高的速度。

試驗(yàn)步驟

1）用上、下兩側(cè)面為平面的精度為0. 001mm的量具測(cè)量試樣厚度，用精度為0.1mm的量具測(cè)量試樣寬度。每個(gè)試樣的厚度及寬度應(yīng)在標(biāo)距內(nèi)測(cè)量三點(diǎn)，取算術(shù)平均值。條形試樣寬度和啞鈴型試樣中間平行部分寬度應(yīng)用沖刀的相應(yīng)部分的平均寬度。

2）將試樣置于試驗(yàn)機(jī)的兩夾具中，使試樣縱軸與上、下夾具中心連線相重合。夾具松緊適宜，以防止試樣滑脫或在夾具中斷裂。

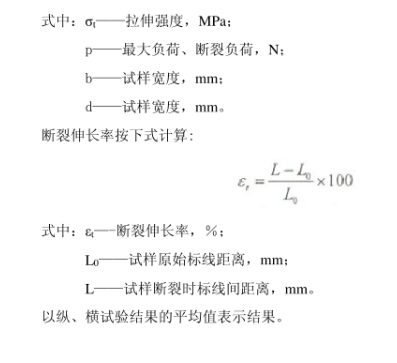

3）按規(guī)定速度開動(dòng)試驗(yàn)機(jī)進(jìn)行試驗(yàn)。試樣斷裂后讀取斷裂時(shí)所需負(fù)荷以及相應(yīng)的標(biāo)線間伸長(zhǎng)值。若試樣斷裂在標(biāo)線外的部位時(shí)，此試樣作廢。另取試樣里做。結(jié)果的計(jì)算和表示。
