1范圍

本文件描述了質子交換膜燃料電池用質子交換膜的厚度均勻性測試.質子傳導率測試、離子交換當量測試、造氣率測試.拉伸性能測試.溶脹率測試和吸水率測試。

本文件適用于各種類型的質子交換膜。

2厚度均勻性測試

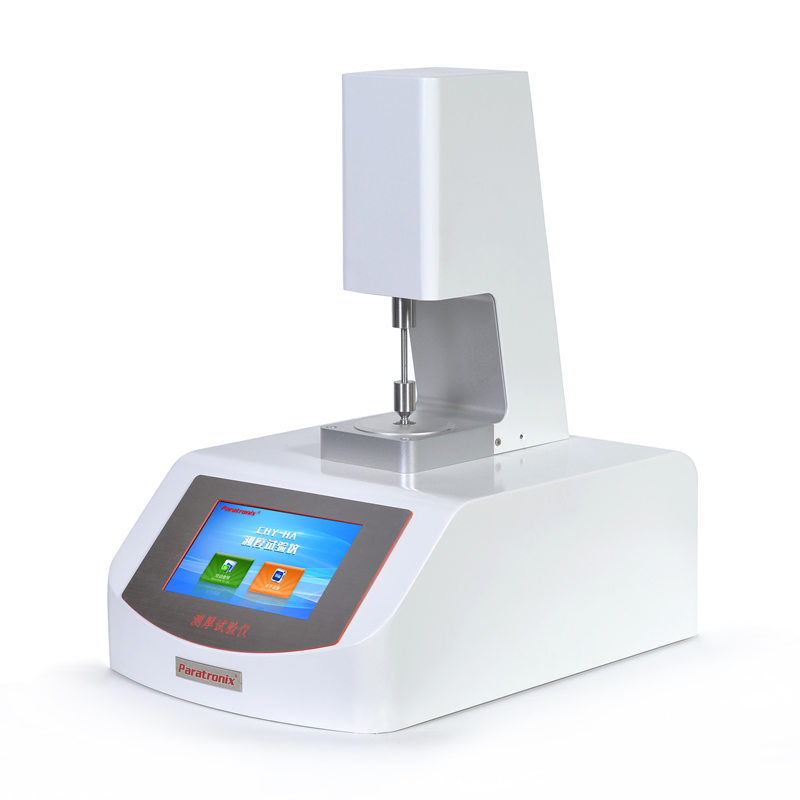

2.1測試儀器：PTT-03A測厚試驗儀


2.1.1測厚儀:精度不低于 0.1 pm。

2.1.2卡尺:精度不低于0.02 mm.用于測試膜的長度和寬度。

2.2樣品制備與狀態調節

2.2.1樣品制備

樣品可以為正方形或圓形.有效面積至少為100 cm'。樣品應無折皺.缺陷和破損。

2.2.2樣品狀態調節

樣品在溫度為23 C士2 T .相對濕度為50%士5%條件下放置12 b以上。

2.3測試方法

2.3.1每次測量前應校準測厚儀的零點.且在每個試樣測量后應重新檢查其零點。

2.3.2測量時將測量頭平緩放下 ,避免樣品變形。測試過程測試頭隨加在樣品表面的強度在0.7 N/cm2 ~2 N/cm2之間選取。

2.3.3在溫度為23 C土2 C .相對濕度為50%士5%的恒溫恒濕環境中進行測試。每100 cm2樣品的測試點不少于30個,且均勻分布。測試點距離樣品邊緣應大于5 mm.每組樣品至少3個。

注:測試報告的內容見附錄B.

2.4數據處理

2.4.1樣品的厚度均勻性用厚度最大值與最小值之差以及相對厚度偷差表示。
