液體食晶無菌包裝用復合袋的技術(shù)要求檢驗方法

2024-01-08 09:38

已查看167次

范圍

本標準規(guī)定了液體食晶無菌包裝用復合袋的技術(shù)要求.檢驗方法、檢驗規(guī)則、包裝.標志,運輸和貯存。

本標準適用于由塑料與塑料或塑料與鋁情復合制成的.帶內(nèi)村或不帶內(nèi)村的、經(jīng)過滅菌的、供液體食晶無菌包裝用的包裝袋。

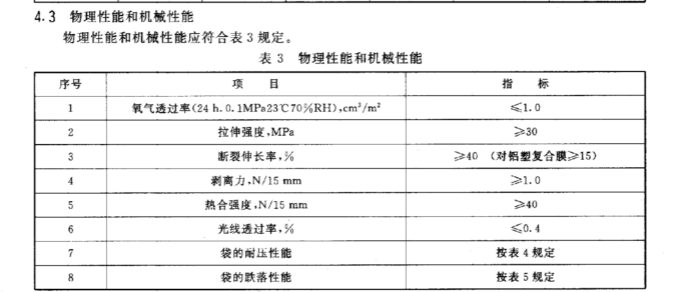

5檢驗方法

5.1 外觀質(zhì)量檢查在白然光下用目測方法進行檢驗。

5.2 袋的長度及寬度偏差用刻度為1 mm的直尺或卷尺進行檢驗,每次測量從兩端及中部各取一個數(shù)據(jù),計算三個數(shù)據(jù)(的平均值,準確到小數(shù)-位。

5.3 袋的厚度偏差按GB/T 6672- 1986中規(guī)定進行檢驗。

5.4袋體熱合縫寬度偏差及袋口熱合縫寬度偏差用精度0. 1 mm的游標卡尺進行測量檢驗,每個袋測量5個數(shù)據(jù),計算其平均值,準確到小數(shù)一位。

5.5 口蓋的位置偏差用刻度為1 mm的直尺進行測量檢驗。

5.6 氧氣透過率檢驗按GB/T 1038- -2000中規(guī)定進行。

5.7拉伸強度檢驗按 GB/T 13022- 1991中規(guī)定進行。

試樣尺寸(150士2) mmX (15士0.5) mm.試驗速度(100土20) mm/min.

5.8斷裂伸長率的檢驗按GB/T 13022-1991 中規(guī)定進行。

試樣尺寸(150士2) mmX(15士0. 5) mm,試驗速度(100土20) mm/min ,試樣標距50 mm.

5.9 復合膜剝離力檢驗按GB/T 8808- 1988中A法規(guī)定進行.所有試樣均無法剝開時視為合格。

5.10袋體熱合強度的檢驗按QB/T 2358- 1998 中規(guī)定進行。

5.11 袋口與袋體熱合強度的檢驗除取樣位置.試樣數(shù)量外,其他均按QB/T 2358- 1998中規(guī)定進行。

取樣位置和取樣數(shù)量:

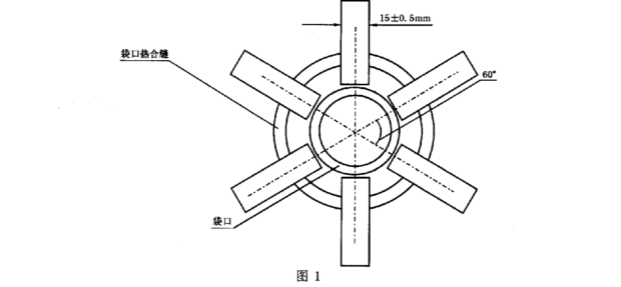

若袋口為25 mm或51 mm時,取樣位置如圖1所示:

檢測儀器推薦：ETT-AM拉力試驗機


在拉伸試驗中，檢測材料的最大承載拉力、抗拉強度等技術(shù)指標；以上檢測參數(shù)在試驗結(jié)束后，由主控制器根據(jù)試驗開始時設(shè)置的試驗參數(shù)條件自動計算，同時顯示相應的試驗結(jié)果，各檢測參數(shù)在試驗結(jié)束后既可打印，也可在控制器內(nèi)保存以備查詢顯示。

上一篇：食品包裝用氧化物阻隔透明塑料復合膜試驗介紹下一篇：GB 2918測量塑料薄膜尺寸變化率的試驗方法
