紙和紙板抗張強(qiáng)度裂斷長(zhǎng)和抗張能量吸收的方法

2023-12-18 09:43

已查看67次

本標(biāo)準(zhǔn)規(guī)定了使用恒定拉伸速度(20mm/min)的試驗(yàn)儀器測(cè)定紙和紙板抗張強(qiáng)度、斷裂時(shí)伸長(zhǎng)率、裂斷長(zhǎng)和抗張能量吸收的方法.并規(guī)定了抗張指數(shù).抗張能量吸收指數(shù)和彈性模量的計(jì)算公式。

本標(biāo)準(zhǔn)適用于除瓦楞紙板外的所有紙和紙板。

3術(shù)語(yǔ)和定義

下列術(shù)語(yǔ)和定義適用于本文件。

3.1抗張強(qiáng)度tensile strength

在規(guī)定的試驗(yàn)條件下,單位寬度的試樣斷裂前所能承受的最大張力。

3.2抗張指數(shù)tensile index

抗張強(qiáng)度除以定量。

3.3伸長(zhǎng)量elongation

試樣長(zhǎng)度的增加量。

注:以毫米(mm)表示。

3.4 伸長(zhǎng)率strain

試樣的伸長(zhǎng)量與初始試驗(yàn)長(zhǎng)度的比值。

3.5斷裂時(shí)伸長(zhǎng)率strain at break

在規(guī)定的試驗(yàn)條件下,試樣斷裂瞬間的伸長(zhǎng)量與初始試驗(yàn)長(zhǎng)度的比值。

3.6裂斷長(zhǎng)breaking length

假設(shè)將一定寬度的紙或紙板的一-端懸掛起來(lái),計(jì)算由其因自重而斷裂的最大長(zhǎng)度。

3.7抗張能量吸收tensile energy absorption

單位面積的試樣被拉伸至最大抗張力時(shí)所吸收的能量。

注:試樣面積用試驗(yàn)長(zhǎng)度乘以試樣寬度計(jì)算。

3.8抗張能量吸收指數(shù)tensile energy absorption index

抗張能量吸收除以定量.

3.9彈性模:量modulus of elasticity

抗張力-伸長(zhǎng)量曲線的最大斜率乘以初始試驗(yàn)長(zhǎng)度再除以試樣的寬度和厚度的乘積。

4原理

使用抗張?jiān)囼?yàn)儀.在恒定的拉伸速度下將規(guī)定尺寸的試樣拉伸至斷裂.記錄其抗張力。如需要，記錄其伸長(zhǎng)量。如果能夠連續(xù)記錄抗張力和伸長(zhǎng)量.則可測(cè)定出斷裂時(shí)伸長(zhǎng)率.抗張能量吸收和彈性模量。通過(guò)記錄的數(shù)據(jù)和已知的試樣定量.可計(jì)算出抗張指數(shù)和抗張能量吸收指數(shù)。

檢測(cè)儀器：ETT-AM電子拉力試驗(yàn)機(jī)

8.1檢查試驗(yàn)儀及記錄儀(如使用)零位。

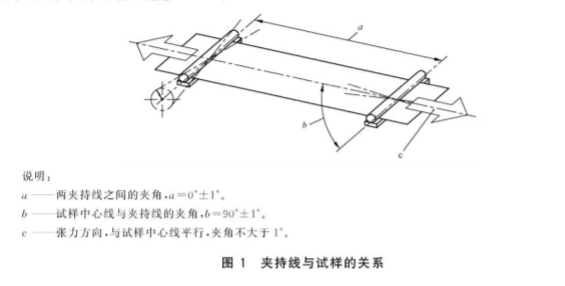

8.2將夾頭距離調(diào)節(jié)到規(guī)定的初始試驗(yàn)長(zhǎng)度并將試樣夾在夾頭上.注意不應(yīng)用手接觸試樣兩夾持線之間的試驗(yàn)區(qū)域。建議處理試樣時(shí),佩戴- -次性手套或輕質(zhì)的棉手套。擺正并夾緊試樣,不留任何可覺(jué)察的松弛,并且不產(chǎn)生明顯的應(yīng)變。保證試樣平行于所施加的張力方向(見(jiàn)圖1)。

注1:儀器在重直方向夾持試樣時(shí).為防止試樣松弛.可以在試樣下端附上一個(gè)小砝碼.如低定量的紙可以附上一個(gè)10g砝碼。該方法不適用于高伸長(zhǎng)率的紙。

注2:對(duì)特定類型的紙.不對(duì)試樣施加張力時(shí)很難辨別“可覺(jué)察的松弛"。此時(shí)。試樣可以保留限度的松弛。

8.3開(kāi)始試驗(yàn)直至試樣斷裂。記錄所施加的最大抗張力.如需要,還應(yīng)記錄伸長(zhǎng)量(單位為mm),或者從儀器上直接讀出斷裂時(shí)仲長(zhǎng)率(%)。

8.4 在要求的每個(gè)方向(縱向或橫向)各測(cè)試至少10個(gè)試樣,舍去所有在距夾持線10 mm范圍內(nèi)斷裂的試樣的試驗(yàn)數(shù)據(jù),每個(gè)方向上得到10個(gè)有效結(jié)果。如果20%以上的試樣在距夾持線10 mm范圍內(nèi)斷裂。則應(yīng)檢查試驗(yàn)儀是否符合5.1和第6章要求.如儀器有故障，則舍棄全部試驗(yàn)結(jié)果并采取補(bǔ)救措施。在試驗(yàn)報(bào)告中注明在距夾持線10mm范圍內(nèi)斷裂的試樣數(shù)量。

上一篇：GB/T 458—2008紙張的透氣度測(cè)試葛爾萊法下一篇：一次性使用無(wú)菌導(dǎo)管抽吸過(guò)程的試驗(yàn)方法
