1適用范圍

本標(biāo)準(zhǔn)適用于壓敏膠粘帶(膠面對(duì)背面)剪切強(qiáng)度的試驗(yàn)。

2原理

本方法借助試驗(yàn)板，測(cè)定試樣單位面積上所承受的最大剪切應(yīng)力。

3裝置

3.1 試驗(yàn)機(jī)：ETT-AM材料試驗(yàn)機(jī)

3.1.1 應(yīng)使試樣的破壞載荷在試驗(yàn)機(jī)滿標(biāo)負(fù)荷的15% ~85%范圍內(nèi)。試驗(yàn)機(jī)力值的示值誤差不應(yīng)大于1%。

3.1.2 試驗(yàn)機(jī)夾持器移動(dòng)速度為300士30mm/min.

3.2 輥壓裝置

輥壓裝置應(yīng)符合GB 2792--81《壓敏膠粘帶180°剝離強(qiáng)度測(cè)定方法(金屬對(duì)金屬)》中3.1的要求。

3.3量具

量具采用符合GB 1214- -85《游標(biāo)卡尺》讀數(shù)值為0.02mm的游標(biāo)卡尺。

3.4試驗(yàn)板、 墊板

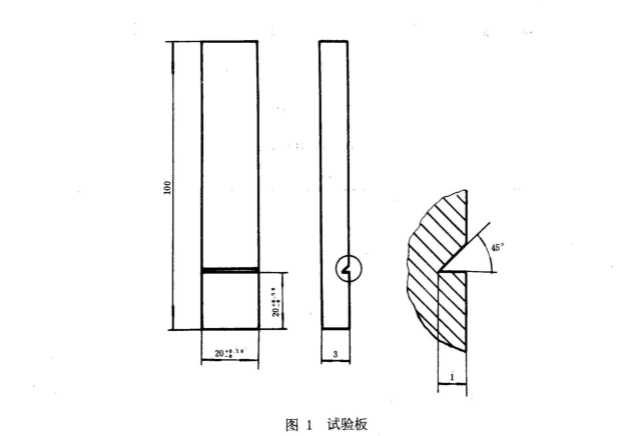

3.4.1試驗(yàn)板形狀和尺寸 如圖1所示。

3.4.2墊板形狀和尺寸如圖 2所示。

試驗(yàn)板.墊板可采用金屬材料制造。其表面應(yīng)光滑、平整，邊緣無毛疵，并保持直角。

4試樣

4.1試樣寬度應(yīng)大于 20mm,長度約300mm,應(yīng)無明顯變形和損傷。

4.2試樣數(shù)量不應(yīng)少于 5個(gè)。

5試驗(yàn)條件

除另有規(guī)定外，應(yīng)符合下列要求:

5.1標(biāo)準(zhǔn)試驗(yàn)室溫度為23土 2 C;相對(duì)濕度為45%~ 55%。

6試樣制備

6.1 在試驗(yàn)板、墊板上平整地貼合一層涂以有機(jī)硅防粘層的牛皮紙膠粘帶。

6.2 用清洗劑和紗布把試驗(yàn)板的粘合面擦拭干凈。

6.3除去膠粘帶最外的3 ~ 5層，用切割刀切取寬度為20mm,以約300mm/ min的速度解開膠粘帶長度約300mm,取樣間隔約200 mm.

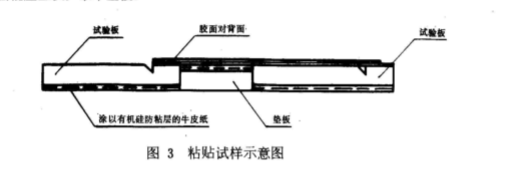

6.4 按圖3所示，把膠粘帶分別貼合在兩塊試驗(yàn)板上，試樣粘合長度為20mm和100mm, 用輥壓裝置來回輥壓數(shù)次，然后再重選貼合- -層膠粘帶，切取多余的部分，將輥壓裝置以300mm/min的速度來回輥壓三次，取下墊板。

7試驗(yàn)步驟

7.1用量具測(cè)量試樣的寬度。

7.2 把試樣置于夾持器的中心，試驗(yàn)機(jī)夾持器以300 ± 30mm /min的速度使試樣加載,記錄其剪切破壞時(shí)的最大載荷。

7.3觀察并記錄試樣破壞現(xiàn)象 (粘附破壞、內(nèi)聚破壞，基材斷裂)。

???

GB15810-2019注射器

原標(biāo)題：注射器受正向壓力時(shí)活塞

2025-03-13 11:07:04

查看更多 >

?

YY/T 1819-2022正畸矯

正畸矯治器用膜片牙科學(xué)是牙科中

2025-03-12 11:00:54

查看更多 >

?

YBB00322005藥用玻璃

本標(biāo)準(zhǔn)YBB00322005適用于色環(huán)和點(diǎn)刻

2025-03-11 10:40:21

查看更多 >

?

GB/T 14449-2017氣霧

氣霧劑產(chǎn)品以其方便、高效的特點(diǎn)

2025-03-10 10:45:29

查看更多 >

?

YY/T 1898-2024血管內(nèi)

近年來相繼報(bào)道關(guān)注涂層剝落，其

2025-03-10 10:43:12

查看更多 >

?

GB T 1038.1塑料制品

本文件規(guī)定了在壓差條件下,測(cè)定

2025-03-07 09:51:54

查看更多 >

?
