備注

本標(biāo)準(zhǔn)規(guī)定了塑料薄膜包裝袋熱合強(qiáng)度試驗(yàn)方法。

本標(biāo)準(zhǔn)適用于各種塑料薄膜包裝袋的熱合強(qiáng)度測(cè)定。

3設(shè)備與量具

3.1 設(shè)備

拉力試驗(yàn)機(jī):實(shí)測(cè)示值應(yīng)在表盤滿刻度的15%-85%之間，讀數(shù)示值誤差應(yīng)在土1%之內(nèi)。

檢測(cè)儀器：ETT-AM材料試驗(yàn)機(jī)

3.2量具

游標(biāo)卡尺:精確度為0.02mm.

直尺:精確度為Imm。

4試樣

4.1取樣位置

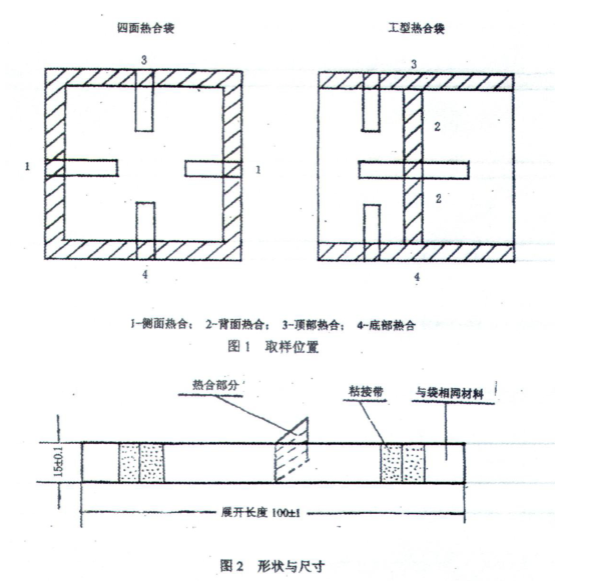

如圖1所示，分別在塑料薄膜包裝袋的側(cè)面、背面、頂部和底部，與熱合部位成垂直方向上任取試樣，各自作為包裝袋側(cè)面、背面、頂部和底部的熱合試樣。

熱合試樣儀器：HST-01A熱封試驗(yàn)儀

4.2 形狀與尺寸

試樣寬度(15士0.1)mm，展開長度(100土1)mm.若展開長度不足(100土1)mm時(shí)，可按圖2所示，用膠粘帶粘接與袋相同材料，使試樣展開長度滿足(100士1)mm要求。

4.3試樣數(shù)量

按4.1規(guī)定，從每個(gè)熱合部位裁取試樣10條，至少從3個(gè)塑料薄膜包裝袋上裁取。

4.4試樣數(shù)量

試樣寬度使用游標(biāo)卡尺測(cè)量，試樣長度使用直尺測(cè)量。

4.5 狀態(tài)調(diào)節(jié)

按GB 2918中規(guī)定的標(biāo)準(zhǔn)環(huán)境和正常偏差范圍進(jìn)行，狀態(tài)調(diào)節(jié)時(shí)間不少于4h,并在此條件下進(jìn)行試驗(yàn)。

5試驗(yàn)步驟

1）將經(jīng)過狀態(tài)調(diào)節(jié)后的試樣，以熱合部位為中心，打開呈180° ,把試樣的兩端夾在試驗(yàn)機(jī)的兩個(gè)夾具上，試樣軸線應(yīng)與上下夾具中心線相重合，并要求松緊適宜，以防止試驗(yàn)前試樣滑脫或斷裂在夾具內(nèi)。

2）夾具間距離為50mm，試驗(yàn)速度為(300土20)mm/min,

3）讀取試樣斷裂時(shí)的最大載荷。

若試樣斷在夾具內(nèi)，則此試樣作廢，另取試樣補(bǔ)做。

6計(jì)算

試驗(yàn)結(jié)果以10個(gè)試樣的算術(shù)平均值作為該部位的熱合強(qiáng)度，單位以N/15mm表示，取三位有效數(shù)字。

???

GB15810-2019注射器

原標(biāo)題：注射器受正向壓力時(shí)活塞

2025-03-13 11:07:04

查看更多 >

?

YY/T 1819-2022正畸矯

正畸矯治器用膜片牙科學(xué)是牙科中

2025-03-12 11:00:54

查看更多 >

?

YBB00322005藥用玻璃

本標(biāo)準(zhǔn)YBB00322005適用于色環(huán)和點(diǎn)刻

2025-03-11 10:40:21

查看更多 >

?

GB/T 14449-2017氣霧

氣霧劑產(chǎn)品以其方便、高效的特點(diǎn)

2025-03-10 10:45:29

查看更多 >

?

YY/T 1898-2024血管內(nèi)

近年來相繼報(bào)道關(guān)注涂層剝落，其

2025-03-10 10:43:12

查看更多 >

?

GB T 1038.1塑料制品

本文件規(guī)定了在壓差條件下,測(cè)定

2025-03-07 09:51:54

查看更多 >

?
